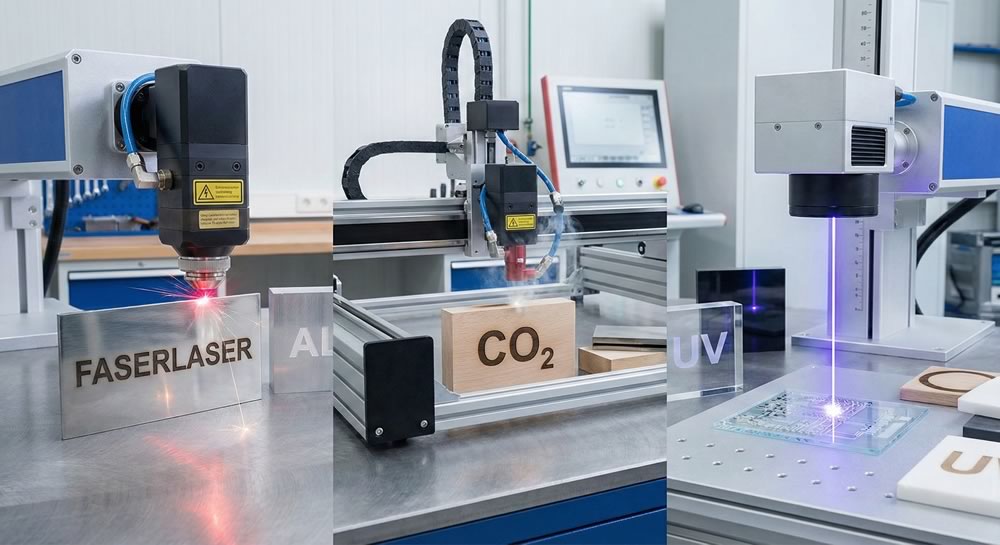

Laserbeschriftung ist ein vielseitiges Verfahren zur dauerhaften Markierung von Produkten. Je nach Anwendung kommen dabei hauptsächlich drei Lasertypen zum Einsatz: Faserlaser, CO₂-Laser oder UV-Laser. Doch welcher Laser ist der richtige für Ihre Aufgabe? Im Folgenden vergleichen wir diese Verfahren hinsichtlich ihrer Unterschiede, Stärken/Schwächen, typischen Materialien – und geben eine Entscheidungshilfe für die optimale Wahl.
Kurzvergleich (1 Minute)
Der grösste Unterschied zwischen Faser-, CO₂- und UV-Lasern liegt in der Wellenlänge des Laserlichts. Diese beeinflusst massgeblich, welche Materialien die Energie absorbieren können und somit markierbar sind. Faserlaser arbeiten im nahen Infrarot (~1064 nm), CO₂-Laser im fernen Infrarot (~10.600 nm) und UV-Laser im Ultraviolett (~355 nm). Entsprechend eignen sich Faserlaser vor allem für Metalle, CO₂-Systeme für organische/nichtmetallische Materialien, und UV-Laser für spezielle Anwendungen auf hitzeempfindlichen Materialien (hohe Absorption ohne Wärmeschaden).
Vergleich der Lasertypen: Die Tabelle zeigt die Kerneigenschaften der drei Verfahren:
| Kriterium | Faserlaser (IR ~1064 nm) | CO₂-Laser (IR ~10.600 nm) | UV-Laser (UV 355 nm) |
|---|---|---|---|
| Typische Materialien | Metalle (Stahl, Aluminium, etc.), begrenzt Kunststoffe (mit Additiven) | Organische Stoffe (Holz, Papier, Leder), Kunststoffe, Glas, Keramik | Kunststoffe (auch transparente), Silizium, Keramik, beschichtete Metalle |
| Markiereffekt | Anlassbeschriftung (Farbänderung ohne Abtrag), Gravur (Abtrag) – hohe Kontraste auf Metall. Auf Kunststoff oft Aufschäumen oder Schwärzen der Oberfläche. | Thermische Gravur/Ablation: verbrennt oder schmilzt das Material (dunkle Markierung, Tiefengravur möglich). Eignet sich auch zum Schneiden dünner Materialien. Auf blankem Metall keine Wirkung ohne Hilfsmittel. | “Kaltmarkierung” durch photochemische Reaktion (minimaler Wärmeeintrag) – z.B. Farbumschlag in Kunststoffen ohne Schaden. Ermöglicht sehr feine Details und Mikro-Markierungen. |
| Bearbeitungsgeschwindigkeit | Sehr hoch auf Metall (Galvo-Scanner ermöglichen schnelle Beschriftung). | Hoch auf Holz/Kunststoff (grosse Flächen schnell gravier- oder schneidbar). Auf Metall extrem langsam/ineffizient (nicht dafür gedacht). | Eher geringer Durchsatz (Laserleistung meist niedriger; Fokus auf Präzision statt Geschwindigkeit). |
| Typische Stärken | Schnell, präzise und dauerhaft auf Metallen; wartungsarm, energieeffizient. | Vielseitig für nichtmetallische Materialien; grosse Bearbeitungsfelder möglich; kosteneffizient bei organischen Materialien. | Markiert selbst empfindlichste Materialien kontrastreich ohne sie zu beschädigen; kleinster Spot für höchste Detailgenauigkeit. |
| Grenzen/Risiken | Ungeeignet für transparente Materialien (Laserstrahl durchdringt sie); bei Kunststoffen ohne Additive geringe Absorption; hoher Wärmeeintrag kann feine Strukturen beschädigen. | Kann Metalle praktisch nicht direkt markieren; starker Wärmeeffekt -> Brandgefahr bei Papier/Stoff, Verzug bei hitzeempfindlichen Teilen; Gravuren weniger detailfein als UV. | Teurer in Anschaffung; geringere Leistung – ungeeignet zum Schneiden dicker Materialien; Markierfeld oft kleiner; auf Holz kaum Vorteil gegenüber IR. |
Faserlaser
Ein Faserlaser erzeugt Licht im nahen Infrarot (typisch ~1,06 μm Wellenlänge), das von Metallen hervorragend absorbiert wird. Dies prädestiniert Faserlaser für die Laserbeschriftung von Metallen. Die Geräte bieten hohe Strahlqualität und Energiedichte, wodurch sehr schnelle, präzise und kontrastreiche Markierungen möglich sind. In der Industrie gelten Faserlaser als Standardlösung für Metallmarkierungen, weil sie ohne Vor- oder Nachbehandlung gleichmässige Ergebnisse mit hoher Detailgenauigkeit liefern – selbst feinste Gravuren oder DataMatrix-Codes auf Metallteilen werden klar und dauerhaft eingebracht.
Typische Verfahren mit Faserlasern sind das Anlassbeschriften (eine lokale Erwärmung der Metalloberfläche, um z.B. dunkle oxidierte Markierungen ohne Materialabtrag zu erzielen) und die Tiefengravur (Abtragen von Metall für eine vertiefte, dauerhaft lesbare Beschriftung). Durch Wahl geeigneter Parameter kann ein Faserlaser z.B. auf Edelstahl entweder ein tiefschwarzes oder ein weisses Schriftbild erzeugen. Eine Gravur ins Metall ergibt eine sehr robuste Kennzeichnung, die selbst härtesten Beanspruchungen standhält.
Stärken: Faserlaser sind äusserst langlebig, wartungsarm und energieeffizient. Sie lassen sich gut in Fertigungslinien integrieren und ermöglichen hohe Durchsatzraten bei Markierungen auf Metall. Typische Anwendungen sind z.B. Seriennummern, QR- oder Datamatrix-Codes auf Edelstahl-Komponenten, Typenschilder aus Metall, Werkzeugbeschriftungen und ähnliche Aufgaben.
Schwächen: Bei einigen Materialien stösst der Faserlaser an Grenzen. Hochreflektierende Metalle wie Kupfer absorbieren den IR-Laser nur schlecht, wodurch eine Markierung schwierig oder nur mit reduziertem Tempo möglich ist. Auch bei Kunststoffen ohne spezielle Additive (Farbpigmente oder Füllstoffe) bleibt ein Grossteil der Laserenergie unverbraucht – das Material reagiert kaum oder es kommt lediglich zu Oberflächenverschmorungen ohne kontrastreichen Effekt. Unbehandelte organische Materialien (Holz, Papier) lassen sich mit Faserlasern ebenfalls schlecht markieren; die Strahlung wird nicht genügend absorbiert und es entsteht allenfalls eine verbrannte, wenig lesbare Spur. Zudem kann der hohe Wärmeeintrag von Faserlasern bei empfindlichen Bauteilen unerwünschte Effekte hervorrufen (Verzug, Mikrorisse, Veränderungen der Oberflächenstruktur). Transparente Medien wie Glas oder klare Kunststoffe können mit IR-Faserlasern gar nicht direkt beschriftet werden, da das Laserlicht sie einfach durchdringt.
CO₂-Laser
Ein CO₂-Laser nutzt ein Lasermedium aus Kohlendioxid-Gas und erzeugt langwelliges Infrarotlicht (~10,6 μm). Diese Wellenlänge wird von organischen und nichtmetallischen Materialien besonders gut absorbiert – ideal zum Markieren von Holz, Papier, Karton, Leder, Gummi, Acryl und sogar Glas oder Keramik. Selbst transparente Kunststoffe wie Acrylglas oder gewöhnliches Glas lassen sich mit CO₂-Lasern gravieren, da sie im fernen Infrarot opak sind. Metalle hingegen absorbieren 10,6 μm kaum, weshalb ein CO₂-Laser Metall in der Regel nicht markieren kann.
Der Markiereffekt eines CO₂-Lasers ist rein thermisch: Der Strahl erhitzt das Material lokal so stark, dass es schmilzt oder verdampft. Dadurch erzielt man z.B. dunkle Gravuren auf Holz (Einbrennen), Farbumschläge auf Leder, kontrastreiche Gravuren auf Glas (Mikrorisse führen zu milchiger Markierung) oder präzise Schnitte durch Acrylplatten. CO₂-Laser sind in der Lage, relativ grosse Flächen zu bearbeiten – es gibt Plotter-Systeme mit Arbeitsbereichen von vielen Quadratmetern, was sie für Beschilderungen, Architekturmodelle oder Möbelfertigung prädestiniert. Auch in der Verpackungsindustrie (z.B. Beschriftung von Kartonagen) und im Werbetechnik-Bereich sind CO₂-Laser verbreitet. Ein Vorteil ist zudem, dass CO₂-Lasermaschinen (bei vergleichbarer Leistung) meist kostengünstiger in Anschaffung sind als Faser- oder UV-Systeme.
Schwächen: Für Metalle ist der CO₂-Laser nicht die erste Wahl – es fehlt an Absorption, die Bearbeitung wäre ineffizient oder unmöglich. Blankes Metall (etwa Edelstahl) kann mit CO₂ zwar mittels spezieller Lasermarkierpasten beschriftet werden, doch ist das zeitaufwendig und teuer: Die Paste muss aufgetragen, getrocknet und nach dem Laserprozess wieder abgewaschen werden. Ohne solche Hilfsmittel ist die 10,6 µm-Strahlung grundsätzlich nicht in der Lage, Metall zu markieren. Versucht man es doch mit hoher Laserleistung und sehr langsamer Führung, wird enorme Hitze ins Metall eingebracht – das Werkstück verformt sich und feine Details der Gravur verschwinden. Zudem bringt die starke Wärmeentwicklung bei CO₂-Lasern gewisse Risiken mit sich: Entflammbare Materialien können anbrennen, und bei dünnen Kunststoffen besteht Gefahr des Schmelzens oder Durchbrennens. Auch entstehen Rauch und Emissionen (Verbrennungsprodukte), weshalb stets eine Absaugung und geeignete Schutzmassnahmen erforderlich sind.
UV-Laser
Bei UV-Lasern (oft Nd:YAG-Laser mit Frequenzverdreifachung) wird ultraviolettes Licht mit etwa 355 nm Wellenlänge erzeugt. Diese kurze Wellenlänge hat eine hohe Photonenenergie und wird von vielen Materialien extrem gut absorbiert. Die Interaktion erfolgt durch photochemische Prozesse statt primär Wärme, sodass UV-Laser „kalt“ markieren: Sie erzeugen Farbumschläge oder Mikrostrukturen, ohne das umliegende Material thermisch zu schädigen. UV-Laser sind ideal für wärmeempfindliche Materialien oder Fälle, in denen höchster Kontrast bei minimalem Abtrag gefragt ist.
Typische Anwendungen finden sich in der Elektronik und Medizintechnik. Beispielsweise lassen sich mit UV-Lasern winzige Codes oder Schriftzüge auf empfindlichen Komponenten anbringen – etwa auf IC-Chips, Leiterplatten oder medizinischen Instrumenten – ohne deren Funktion oder Oberfläche zu beeinträchtigen. Auch viele Kunststoffe, die im Infrarot schlecht markierbar sind, können im UV präzise beschriftet werden. Bei hellen oder transparenten Kunststoffen erzielt der UV-Laser oft eine direkte Farbänderung im Material (z.B. ein kontrastreiches Dunkel auf weissem Kunststoff) ohne Verbrennung oder Aufschäumen. Sogar hochreflektive Metalle wie Kupfer können mit UV-Lasern markiert werden, da Kupfer UV-Licht deutlich besser absorbiert als IR-Licht – es entstehen kontrastreiche, schadensfreie Markierungen. In der Feinwerktechnik nutzt man UV-Laser z.B. zum Markieren von Glas oder Keramik, wenn es auf mikrometergenaue Strukturen ankommt (UV-Laser erzeugen eine glatte, klare Markierung, während CO₂-Laser Glas eher aufraut).
Schwächen: UV-Lasersysteme sind aufwändiger und in der Regel teurer als CO₂- oder Faserlaser. Ausserdem liegt ihre Ausgangsleistung meist niedriger – zum Tiefengravieren oder Schneiden dickerer Materialien sind UV-Laser daher ungeeignet. Ihre Domäne ist die präzise Oberflächenmarkierung mit höchstem Kontrast auf schwierigen Materialien; für grossflächige oder tiefe Bearbeitungen greift man hingegen zu anderen Lasertypen.
Entscheidungsmatrix
Bei der Wahl des geeigneten Lasertyps helfen einige Schlüsselfragen. Anhand der folgenden Kriterien lässt sich eingrenzen, ob ein Faser-, CO₂- oder UV-Laser für die Anwendung am besten passt:
Welches Material soll beschriftet werden? Dies ist die Grundfrage: Handelt es sich um Metall, spricht das stark für einen Faserlaser. Für organische Materialien (Holz, Papier, Leder, Lebensmittelverpackungen etc.) ist in der Regel der CO₂-Laser ideal, da er hier schnell arbeitet und saubere Ergebnisse liefert. Bei Kunststoffen kommt es darauf an: Dunkle/mit Additiven versehene Kunststoffe lassen sich oft mit dem Faserlaser markieren, viele Standard-Kunststoffe oder transparente Kunststoffe dagegen deutlich besser mit dem UV-Laser.
Wie hoch muss der Kontrast sein und welcher Markierungseffekt wird gewünscht? Wenn ein tiefschwarzer Kontrast auf Metall (z.B. für eine gut lesbare Seriennummer) gefordert ist, erzielt der Faserlaser via Anlassbeschriftung das beste Ergebnis. Soll die Markierung absolut oberflächenschonend und ohne Verfärbung erfolgen (etwa bei medizinischen Kunststoffen oder Elektronik), empfiehlt sich der UV-Laser. Für Anwendungen, bei denen ein Einbrand-Effekt erwünscht ist (z.B. Branding auf Holz mit dunkler Gravur), ist der CO₂-Laser prädestiniert.
Wie gross ist das Bauteil bzw. die zu markierende Fläche? Sehr grosse Formate (z.B. Beschriftung von grossen Tafeln, Zuschnitt von Platten) lassen sich mit CO₂-Flachbettsystemen am effizientesten umsetzen. Faser- und UV-Laser arbeiten häufig mit Galvo-Scanköpfen, die für begrenzte Markierfelder ausgelegt sind (z.B. 100x100 mm bis 300x300 mm). Kleinere Bauteile lassen sich damit extrem schnell bearbeiten, aber für grossflächige Aufgaben wäre ein CO₂-Laser (oder spezielle bewegliche Systeme) nötig.
Ist das Material hitzeempfindlich oder das Werkstück filigran? Bei dünnen, empfindlichen oder wärmesensitiven Materialien (z.B. Elektronikbauteile, dünne Folien, medizinische Implantate) scheidet ein heiss arbeitender Laser oft aus. In solchen Fällen ist der UV-Laser aufgrund seines kalten Markierprozesses meist die beste Wahl. Muss dennoch ein Metallbauteil markiert werden, bei dem Wärmeeintrag kritisch ist (z.B. gehärtete Oberfläche, die nicht anlaufen darf), kann ein Faserlaser mit optimierten Parametern (kurze Pulse, ggf. MOPA-Laser) eingesetzt werden – er sollte dann aber so eingestellt werden, dass möglichst wenig Wärme ins Material gelangt.
Welche Auflösung oder Code-Qualität wird benötigt? Für sehr kleine Schriftgrössen oder 2D-Codes auf begrenztem Raum bietet der UV-Laser durch seinen kleineren Spot einen Vorteil – er kann z.B. auf wenigen Quadratmillimetern Fläche noch klar lesbare Zeichen oder QR-Codes erzeugen. Auf Metallen hingegen erreicht auch der Faserlaser eine exzellente Detailauflösung und kontrastreiche Codes. Wenn ein Code maschinell (durch Scanner/Kamera) gelesen werden muss, ist die Kontrastierung entscheidend: auf Metall bevorzugt schwarz auf hell (Faserlaser-Anlassbeschriftung), auf Kunststoff z.B. dunkel auf hell (oft UV-Laser-Markierung).
Grenzen & typische Missverständnisse
Zum Abschluss einige verbreitete Irrtümer in Bezug auf Faser-, CO₂- und UV-Laser – und warum die Realität differenzierter ist:
“Ein CO₂-Laser kann doch genauso gut Edelstahl gravieren.” – Nicht ohne spezielles Hilfsmittel. Tatsache ist, dass ein CO₂-Laser blankes Metall nicht direkt markieren kann, da das Laserlicht vom Metall reflektiert wird. Nur mit zusätzlichen Markiermitteln (Sprays/Pasten) lassen sich auf Edelstahl überhaupt CO₂-Laser-Markierungen erzeugen – diese haften dann als eingebrannte Schicht auf der Oberfläche. Der Prozess ist jedoch umständlich und qualitativ unterlegen im Vergleich zur direkten Beschriftung mit einem Faserlaser.
“Mit einem Faserlaser kann ich jeden Kunststoff markieren.” – Nur bedingt. Viele Kunststoffe benötigen spezielle Additive (z.B. Farbpigmente, Füllstoffe), um den Infrarotstrahl effektiv zu absorbieren. Ein unbehandelter, transparenter Kunststoff wie Polypropylen bleibt für den Faserlaser nahezu “unsichtbar” – es entsteht kaum Kontrast, allenfalls Verbrennungen. Hier sind CO₂- oder besser UV-Laser geeigneter. Generell gilt: Dunkle bzw. pigmentierte Kunststoffe lassen sich mit IR-Lasern deutlich besser markieren als klare oder ungefärbte.
“Der UV-Laser ist immer die beste Lösung.” – Nicht in jedem Fall. Zwar kann der UV-Laser vieles, was andere Laser nicht können (z.B. empfindliche Materialien markieren), aber er ist kein Allround-Ersatz. UV-Systeme arbeiten langsamer und können z.B. keine dicken Materialien schneiden. Für einfache Aufgaben auf gängigen Materialien wäre ein UV-Laser oft überdimensioniert – hier punkten CO₂- oder Faserlaser mit höherer Produktivität und niedrigeren Kosten.
Fazit: Jeder der drei Lasertypen hat also sein spezifisches Einsatzgebiet. Eine sorgfältige Abstimmung von Material, Qualitätsanforderung und Verfahren ist der Schlüssel, um in der Laserbeschriftung optimale Ergebnisse zu erzielen.
