DataMatrix vs QR – wann welcher Code
DataMatrix-Codes sind kompakte 2D-Codes mit L-förmigem Suchmuster. Sie bieten eine sehr hohe Datendichte (bis zu 2.335 Zeichen) und robuste Reed-Solomon-Fehlerkorrektur (bis 30 % Datenwiederherstellung). Dadurch bleiben sie selbst bei teilweiser Beschädigung lesbar. Typische Einsatzgebiete sind winzige Bauteile wie elektronische Chips oder medizinische Instrumente – zum Beispiel in der Elektronik-, Medizin- oder Automobilindustrie. Lasergravierte DataMatrix sind ideal für die automatische Rückverfolgung, da sie schnell ausgelesen werden können.
QR-Codes verfügen über drei charakteristische Suchmuster in den Ecken und können noch grössere Datenmengen fassen (bis zu 4.296 Zeichen). Im Vergleich zum DataMatrix benötigen sie für denselben Inhalt mehr Platz. QR-Codes werden oft dort eingesetzt, wo Benutzerfreundlichkeit und Reichweite wichtig sind – etwa in Marketing, auf Produktverpackungen oder für Mobile-Payment-Lösungen. Sie lassen sich bequem mit Smartphones scannen und aus allen Winkeln dekodieren. Dank vierstufiger Fehlerkorrektur sind QR-Codes ebenfalls sehr zuverlässig.
| Eigenschaft | DataMatrix | QR-Code |
|---|---|---|
| Datendichte | Sehr hoch: kompakt (bis zu 2.335 Zeichen) | Hoch (bis zu 4.296 Zeichen), aber pro Modul geringere Dichte |
| Robustheit | Sehr robust: Reed-Solomon-Fehlerkorrektur (~30 %) | Vier Stufen Fehlerkorrektur (bis ~30 %) |
| Typische Nutzung | Kleine Teile (Elektronik, Medizintechnik, Auto; Teile-Identifikation, UDI) | Konsumgüter/Verpackungen (Produktinfos, Marketing, Tickets, Bezahlsysteme) |
UDI – was Auftraggeber meist brauchen (high level)

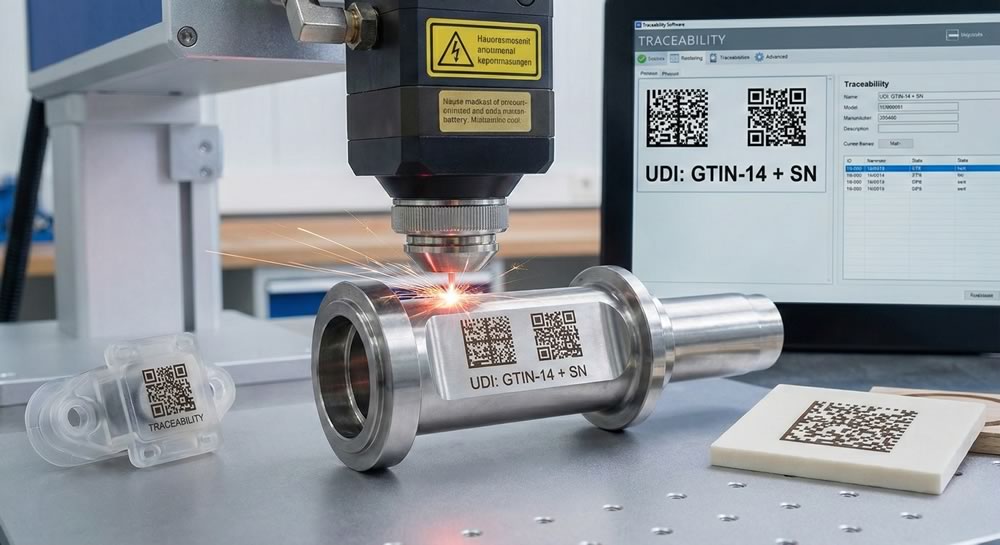

Bei der Unique Device Identification (UDI) für Medizinprodukte muss der Code immer sowohl maschinenlesbar als auch in Klarschrift aufgebracht sein. In der Praxis verwendet man meist einen GS1-kompatiblen DataMatrix, der die Hersteller- und Artikelnummer (DI) enthält und optional dynamische Daten (PI) wie Seriennummer, Charge oder Verfallsdatum. Die Kennzeichnung wird üblicherweise lasergeätzt oder -graviert, so dass sie permanent und widerstandsfähig gegen Reinigung/Sterilisation ist. Bei wiederverwendbaren Geräten ist eine Direktmarkierung auf dem Metallkörper Pflicht – selbst auf kleinsten Instrumenten kann ein winziger DataMatrix-Code eingefügt werden. Oft werden zugleich klare Ziffern (HRI) neben dem 2D-Code aufgebracht, damit der Code bei Bedarf auch mit blossem Auge abgelesen werden kann.
Platzbedarf & Designregeln für Codes
Das Modulmass (X-Dimension) legt fest, wie gross ein Code physisch wird. GS1-Spezifikationen empfehlen beim DataMatrix etwa 0,38 mm als X-Modul (entspricht ca. 0,015″). Für einen GS1-QR-Code gelten ähnliche Mindestmasse (X ≈ 0,38 mm). Darauf aufbauend muss bei einem DataMatrix die Ruhezone (Quiet Zone) mindestens 1 Modul breit an allen Seiten sein (bei QR sind es 4 Module). Ohne diese Leerzone kann der Scanner das Symbol nicht richtig erkennen. In der Praxis bedeutet das: Selbst ein relativ kleiner DataMatrix (z.B. 12×12 Module) ist selten kleiner als etwa 3×3 mm. Zudem muss der Code immer ausreichend kontrastreich sein – Lasergravur- oder Laserätzen-Markierungen erzeugen üblicherweise dunkle Module auf hellem Hintergrund (oder umgekehrt), um maximale Lesbarkeit zu erzielen. Auf stark glänzenden oder sehr gekrümmten Flächen kann es nötig sein, grössere Zellengrössen oder alternative Verfahren (z.B. Laser-Anlassen zur Farbänderung) zu wählen, um Reflexionen und Verzerrungen zu vermeiden.
Prüfprozess
Nach der Beschriftung werden Codes stichprobenweise mit Scanner oder Verifiziergerät geprüft. Zunächst wird kontrolliert, ob jeder Code korrekt dekodiert werden kann. Anschliessend wird oft eine normkonforme Qualitätsmessung nach ISO/IEC 15415 (für 2D-Codes) durchgeführt: Dabei werden Kriterien wie Symbolkontrast, Modulgrösse, Ruhezone, Beschädigungen etc. gemessen und das Symbol mit A–F bewertet. In der Praxis gilt üblicherweise ein Mindestwert (z.B. Klasse C oder 1,5) als akzeptabel. Alle Prüfergebnisse (Datum, Verantwortlicher, eingesetztes Gerät, Bewertung) werden dokumentiert, um die Rückverfolgbarkeit der Kennzeichnung zu sichern.
Typische Fehler bei Codes
Häufige Fehlerursachen sind zu geringer Kontrast (z.B. helle Gravur auf hellem Material), unregelmässig grosse oder zu kleine Zellen (fehlkalibrierter Laser) sowie unzureichende Quiet Zone. Auch spiegelnde oder verschmutzte Oberflächen können das Auslesen stören. Wird ein Code vom Scanner nicht erkannt oder fällt beim Verifizieren durch (Note F), muss die Markierung überprüft und ggf. nachgebessert werden (z.B. durch Anpassung der Laserparameter, Vergrösserung der Modulgrösse oder Materialwahl). Solche Mängel zeigt meist erst der praktische Scanner-Test oder die Verifizierung auf, weshalb neben der Vorschrift auch die Praxischecks sehr wichtig sind.
Quellen: Industriestandards und Herstellerempfehlungen zeigen, dass für industrielle Bauteile oft der GS1-DataMatrix mit korrektem Ruhezone-Abstand und ausreichendem Kontrast gefordert wird. Die UDI-Anforderungen verlangen sowohl klar lesbare Numerik als auch den maschinenlesbaren 2D-Code. Die praktische Kontrolle erfolgt per Stichprobe mit Handscanner oder Code-Verifizierer (ISO/IEC 15415), um Qualität und Rückverfolgbarkeit sicherzustellen.
